アスキッド®工法とは
橋梁の交通安全と伸縮装置の長寿命化を実現
橋梁の多径間連続化にともない、鋼製伸縮装置の大型化が進み、雨天走行中の車両(特に二輪車)のスリップ対策として、フェイスプレートのすべり止めが重要になってきました。また、橋梁の主な劣化原因は、伸縮装置からの雨水の侵入であることが知られています。
そこですべらず、錆びず、耐久性に優れた伸縮装置への溶射工法を開発しました。
それが「アスキッド®工法」です。
【特許番号】第5300314号
【旧NETIS登録番号】QS-130027-A
【登録商標】第5478814号
鉄を錆から守り耐久性をアップさせています
伸縮装置のフェイスプレートにアスキッド工法、その他の部分にTAPS工法を施せば、どちらも最高の防錆性能を発揮します。伸縮装置の鋼部材の腐食が止水材の脱落を生じさせ、雨水の侵入を招いていました。止水材充填部にAl-Mg溶射を施すことで、伸縮装置と止水材の密着を長く保ち、鋼製部材を錆から守ります。
すべり抵抗性に優れています
伸縮装置のフェイスプレート部には、すべり抵抗を確保するため、アーク溶射機を用いて、アスキッドを施し粗い溶射膜を作ります。
耐久性試験
※㈱高速道路総合技術研究所にて実施
実例紹介
日木山川橋（鹿児島県）P4下り線
9年9か月後も、BPN値40以上を確認しました。（※年平均断面交通量 約6,500台）
アスキッド
| NO | 工事件名 | 発注者 | 工期末 | アスキッド施工(㎡) | ||
|---|---|---|---|---|---|---|
| アスキッド | Al-Mg | 施工区分 | ||||

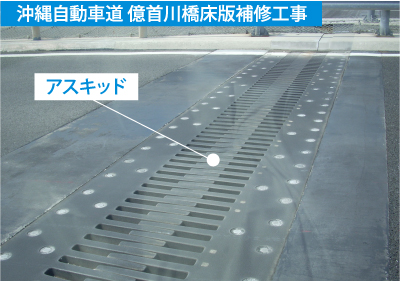

| 1 | 沖縄自動車道 億首川橋床版補修工事 | 西日本高速道路（株）九州支社 | H20.03 | 19 | 39 | 工場 |
| 2 | 九州自動車道 加治木橋床版補修工事 | 西日本高速道路（株）九州支社 | H21.08 | 16 | 0 | 現場 |
| 3 | 九州自動車道 向佐野橋床版補修工事 | 西日本高速道路（株）九州支社 | H23.05 | 77 | 328.5 | 工場 |
| 4 | 沖縄自動車道 伊芸高架橋（下り線）床版補修工事 | 西日本高速道路（株）九州支社 | H24.07 | 20.4 | 107.6 | 工場 |
| 5 | 名神高速道路 大山崎ジャンクション（鋼上部工）工事 | 西日本高速道路（株）関西支社 | H24.12 | 39.9 | 65.1 | 工場 |
| 6 | 新名神高速道路 川下川橋工事 | 西日本高速道路（株）関西支社 | H25.11 | 40 | 146.9 | 工場 |
| 7 | 中国自動車道 西下野高架橋（下り線）床版補強工事 | 西日本高速道路（株）関西支社 | H26.07 | 35.8 | 142.8 | 工場 |
| 8 | 沖縄自動車道 伊芸高架橋（上り線）床版改良工事 | 西日本高速道路（株）九州支社 | H26.09 | 79.3 | 107.6 | 工場 |
| 9 | 新名神高速道路 下音羽川橋（PC上部工）工事 | 西日本高速道路（株）関西支社 | H27.02 | 44.1 | 191 | 工場 |
| 10 | 新名神高速道路 中高架橋他1橋（PC上部工）工事 | 西日本高速道路（株）関西支社 | H27.07 | 38.6 | 59.3 | 工場 |
| 11 | 新名神高速道路 芥川橋（PC上部工）工事 | 西日本高速道路（株）関西支社 | H27.08 | 15.2 | 52.3 | 工場 |
| 12 | 新名神高速道路 八幡JCT Dランプ1号橋（PC上部工）工事 | 西日本高速道路（株）関西支社 | H27.09 | 7.5 | 29.5 | 工場 |
| 13 | 新名神高速道路 芥川（PC上部工）工事 （檜尾川） | 西日本高速道路（株）関西支社 | H28.02 | 26.9 | 86.8 | 工場 |
| 14 | 新名神高速道路 猪名川（PC上部工）工事 | 西日本高速道路（株）関西支社 | H28.03 | 37.4 | 124.2 | 工場 |
| 15 | 新名神高速道路 武庫川橋工事 | 西日本高速道路（株）関西支社 | H28.04 | 38.2 | 170.7 | 工場 |
| 16 | 新名神高速道路 箕面IC A2ランプ橋他1橋（PC上部工）工事 | 西日本高速道路（株）関西支社 | H28.07 | 12.5 | 49.1 | 工場 |
| 17 | 中国自動車道（特定更新等）道谷第二橋（上り線）床版取替工事 | 西日本高速道路（株）中国支社 | H28.07 | 6.6 | 21.6 | 工場 |
| 18 | 中国自動車道（特定更新等）容谷床版取替工事 | 西日本高速道路（株）中国支社 | H28.08 | 8.3 | 27.7 | 工場 |
| 19 | 新名神高速道路 佐保川橋（PC上部工）工事 | 西日本高速道路（株）関西支社 | H28.08 | 34.3 | 140.1 | 工場 |
| 20 | 新名神高速道路 坊川第三橋工事 | 西日本高速道路（株）関西支社 | H28.10 | 42 | 141.5 | 工場 |
| 21 | 新名神高速道路 箕面IC A1ランプ第三橋他8橋（鋼・PC複合上部工）工事 | 西日本高速道路（株）関西支社 | H28.10 | 6.3 | 26.7 | 工場 |
| 22 | 新名神高速道路 八幡JCT Lランプ2号橋他4橋（PC上部工）工事 | 西日本高速道路（株）関西支社 | H28.12 | 11.6 | 48.2 | 工場 |
| 23 | 新名神高速道路 神戸ジャンクション東工事 | 西日本高速道路（株）関西支社 | H29.09 | 14.6 | 59.1 | 工場 |
| 24 | 新名神高速道路 安威川橋（PC上部工）工事 | 西日本高速道路（株）関西支社 | H29.09 | 37.9 | 172.2 | 工場 |
| 25 | 新名神高速道路 有野川橋（鋼・PC複合上部工）工事 | 西日本高速道路（株）関西支社 | H29.09 | 59.1 | 237.8 | 工場 |
| 26 | 新名神高速道路 塩川橋他1橋工事 | 西日本高速道路（株）関西支社 | H29.09 | 15.9 | 70.1 | 工場 |
| 27 | 新名神高速道路 有馬川橋（鋼・PC複合上部工）工事 | 西日本高速道路（株）関西支社 | H29.11 | 38 | 127.1 | 工場 |
| 28 | 中国自動車道（特定更新等）大峰橋他2橋（下り線）床版取替工事 矢居谷橋（下り線P3） | 西日本高速道路（株）中国支社 | H30.03 | 6.3 | 23.4 | 工場 |
| 29 | 中国自動車道（特定更新等）大峰橋他2橋（下り線）床版取替工事 大峰橋（下り線A2） | 西日本高速道路（株）中国支社 | H30.03 | 10.1 | 27.3 | 工場 |
| 30 | 中国自動車道（特定更新等）本村川橋床版取替工事 | 西日本高速道路（株）中国支社 | H30.03 | 13.8 | 52 | 工場 |
| 31 | 中国自動車道（特定更新等）山田橋（上り線）他1橋床版取替工事 | 西日本高速道路（株）中国支社 | H30.03 | 8.2 | 31.6 | 工場 |
| 32 | 中国自動車道（特定更新等）本村川橋床版取替工事（下り線） | 西日本高速道路（株）中国支社 | H31.03 | 15 | 58.9 | 工場 |
| 33 | 舞鶴若狭自動車道犀川橋（鋼上部工）工事 | 西日本高速道路（株）関西支社 | H31.03 | 13.2 | 83.1 | 工場 |
| 34 | 広島自動車道（特定更新等）烏帽子第一橋（下り線）他1橋床版取替工事 | 西日本高速道路（株）中国支社 | R2.03 | 6.7 | 23.5 | 工場 |
| 35 | 平成30年度138号BPぐみ沢高架橋OFFランプPC上部工事 | 国交省 中部地方整備局 | R2.03 | 10.4 | － | 工場 |
| 36 | 中国横断自動車道 角亀川第四橋（PC上部工）工事 | 西日本高速道路（株）関西支社 | R2.03 | 18.2 | － | 工場 |
| 37 | 舞鶴若狭自動車 由良川橋（PC上部工）工事 | 西日本高速道路（株）関西支社 | R2.03 | 11.0 | 44.9 | 工場 |
| 38 | 沖縄自動車道（特定更新等） 福地川橋（下り線）他1橋床版取替工事 | 西日本高速道路（株）九州支社 | R2.03 | － | 679.0 | 工場 |
| 39 | 米子自動車道 船谷川橋（PC上部工）工事 | 西日本高速道路（株）中国支社 | R2.03 | 18.3 | 55.2 | 工場 |
| 40 | 米子自動車道 小江尾川橋（PC上部工）工事 | 西日本高速道路（株）中国支社 | R2.03 | － | 62.7 | 工場 |
| 41 | 中国横断自動車道 牧高架橋（PC上部工）工事 | 西日本高速道路（株）中国支社 | R4.03 | 13.3 | 39 | 工場 |
| 42 | 中国自動車道（特定更新等）蓼野第二橋他3橋床版取替工事 | 西日本高速道路（株）中国支社 | R4.03 | 29.6 | 117 | 工場 |
| 43 | 中国自動車道（特定更新等）小坂部川橋（下り線）他2橋床版取替工事 | 西日本高速道路（株）中国支社 | R4.03 | 8.1 | 35 | 工場 |
| 44 | 新名神高速道路 神保第二高架橋(PC上部工)工事 | 西日本高速道路㈱ 関西支社 | R5.03 | 19.32 | 64.1 | 工場 |
| 45 | 四十八瀬川橋他1橋床版取替工事(四十八瀬川橋、山田橋) | 西日本高速道路㈱ 中国支社 | R5.03 | 30.0 | 111.1 | 工場 |
| 46 | 新名神高速道路 佐治川橋(PC上部工)工事 | 西日本高速道路㈱ 関西支社 | R5.03 | 9.3 | 40.9 | 工場 |
| 47 | 中国自動車道(特定更新等)容谷橋他1橋床版取替工事 | 西日本高速道路㈱ 中国支社 | R6.03 | 19.7 | 40.6 | 工場 |
| 48 | 令和3年度 隼人道路 清水橋工事 | 西日本高速道路㈱ 九州支社 | R6.03 | 21.6 | 28.2 | 工場 |
| 49 | 新名神高速道路 宇治田原第二高架橋(PC上部工)工事<伸縮装置金属溶射工> | 西日本高速道路㈱ 関西支社 | R7.03 | 52.0 | 171.7 | 工場 |
| 50 | 新名神高速道路 奥山田川橋他1橋(PC上部工)工事(その2)<山城谷川橋 伸縮装置金属溶射工> | 西日本高速道路㈱ 関西支社 | R7.03 | 55.5 | 184.1 | 工場 |
| 51 | 令和3年度 隼人道路 清水川橋工事<伸縮装置金属溶射工> | 西日本高速道路㈱ 九州支社 | R7.03 | 19.0 | 65.4 | 工場 |
| 52 | 新名神高速道路 奥山田川橋他1橋(PC上部工)工事(その2)<伸縮装置金属溶射工> | 西日本高速道路㈱ 関西支社 | R7.03 | 44.4 | 120.6 | 工場 |
| 53 | 中国自動車道(特定更新等)吉野川橋他1橋床版取替工事<伸縮装置金属溶射工> | 西日本高速道路㈱ 中国支社 | R7.03 | 7.1 | 25.5 | 工場 |
| 1282.61 | － | － | ||||
